RSTX-999093

Productinformatie RSTX-999093

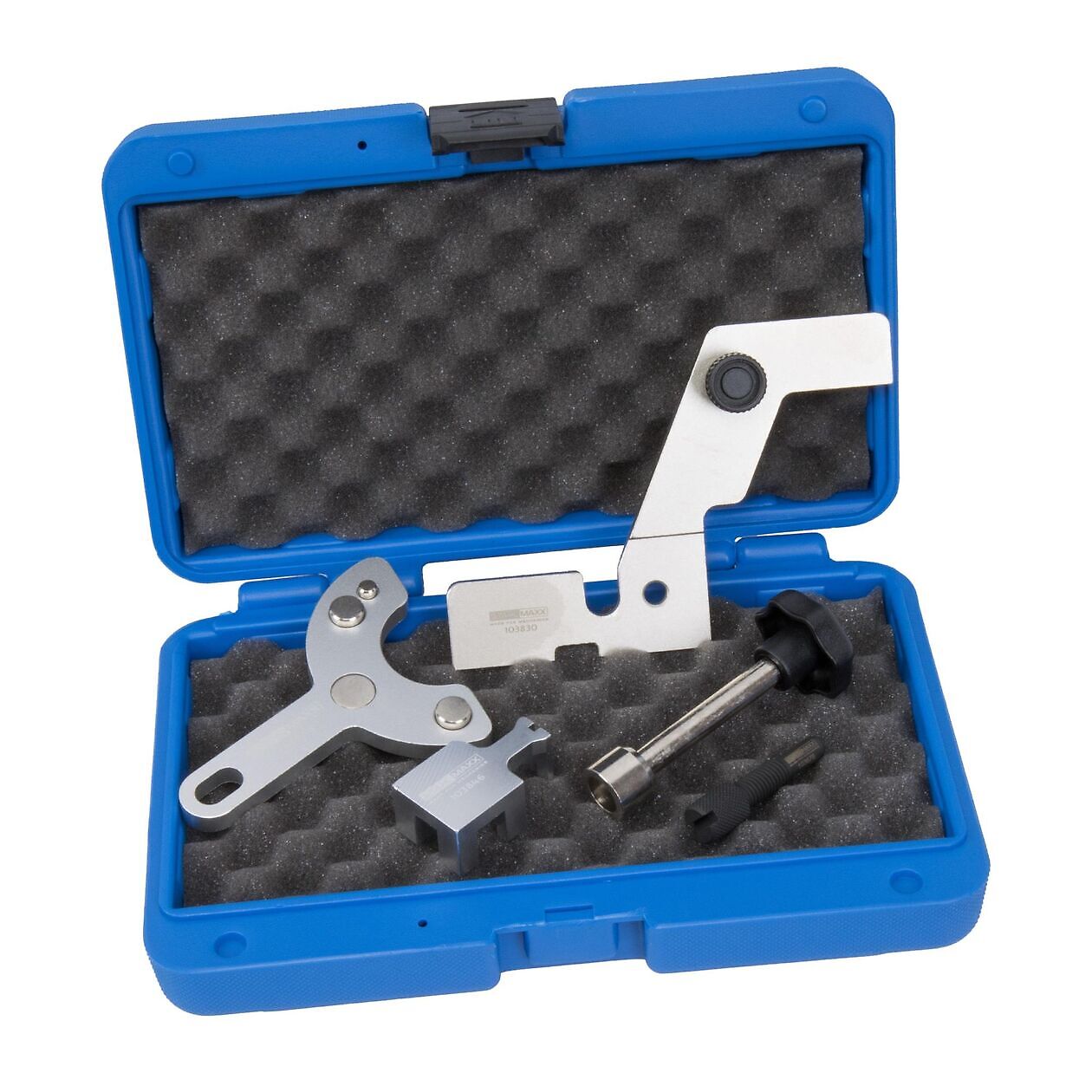

Timinggereedschap voor Ford / Mazda / Volvo met 1,6 / 2,0 T4 / T5-motor


Speciaal gereedschapsset voor het afstellen van de timing op de motorenreeks B4204 van de generatie T4/T5. Deze motoren worden aangedreven door een distributieketting en hebben, vanwege het ontbreken van markeringen, deze afstelgereedschappen absoluut nodig.

Het kleppendeksel moet worden gedemonteerd voor de nokkenassjabloon. De nokkenasverstellers hoeven niet te worden losgemaakt voor het vervangen van alleen de distributieketting. Let op de wrijvingsschijven op het krukaswiel – bij beide kettingwielen komt er voor en na een wrijvingsschijf. Deze moeten volgens de fabrikant ook worden vervangen. Bij de montage moet de trillingsdemper absoluut worden uitgelijnd met het speciale tegenhoudergereedschap, omdat hier een tandkrans voor de BDP-sensor is geïnstalleerd.

Geschikt voor de volgende voertuigen:
Volvo: S60, S80, V40, V60, V70, XC60

Geschikt voor de volgende motorcodes:
1,6/2,0 T4/T5-motoren met B4204T6, B4204T7, MPS6

en de volgende Ford-motorcodes vanaf bouwjaar 05/2011:
MGDA, N3DA, R9CB, R9CD, R9CF, R9CH, R9CI, R9DA, R9DB, R9DC, R9DD, R9MA, TNBA, TNBB, TNCC, TNCD, TNCF, TNWA, TNWB, TPBA, TPWA, XQDA, YVDA


Eventueel benodigde aanhaalmomenten:
(voor B4204T6- en B4204T7-motoren)
Nokkenaswielen: 72 Nm
Krukasriemschijf: 100 Nm + 90°
Distributiekettingspanner: 10 Nm
Geleidingsrail distributieketting: 10 Nm
Distributiekastdeksel (afdichtingsmassa verwerkt): M6 10 Nm, M10 50 Nm
Oliepomp tandwiel: 25 Nm
Kettenspanner oliepomp: 10 Nm
Waterpompsnaarwiel: 24 Nm
Aandrijfriemspanner: 24 Nm
Nokkenas- en krukassensor: 6 Nm
Kleppendeksel: 10 Nm

Te gebruiken als:
9997405, 9997406, 9997415, 9997416
