RSTX-121604

Productinformatie RSTX-121604

Timing tool Mercedes M254, M256

Met dit gereedschapssortiment voor het instellen van de distributietijden – voor het vervangen van de distributieketting of voor motorreparaties – kunt u de M256-motoren van Mercedes Benz probleemloos repareren.
De set bevat alle belangrijke gereedschappen voor de juiste basisinstelling van de afstellers, nokkenassen, distributieketting en krukas.

Geschikt voor de volgende motoren met motorcodes:
M254 en M256 met motorcodes: M 254.915, M 254.920, M 256.930

OPMERKING:
De distributieketting en tandwielen van het kleppensysteem bevinden zich aan de achterkant van de motor.
Om de distributietijden te controleren, hoeven alleen de krukaspoelie en de nokkenassensor te worden gedemonteerd. Nadat het KW-positioneringsgereedschap en de plastic adapter in de sensorboring zijn geplaatst, kan de markering op de nokkenas worden gecontroleerd met de kijkgleuf.
Als de distributietijden niet correct zijn, moeten de bovenste distributiekap en de 2-delige NW-verstellers worden gedemonteerd. Draai de tweedelige NW-verstellers vóór het losdraaien met de voorspanningshendel en zet ze vast.
De olieklep van het tweedelige uitlaatnokkenastandwiel heeft een linkse schroefdraad, de inlaatzijde een normale schroefdraad.

Eventueel benodigde aanhaalmomenten:
Bouten krukasriemschijf/-demper: 50 Nm + 180 graden
Nokkenaswiel (olieren): 125 ± 5 Nm
Kettenspanner: 80 Nm
Span- en glijrails: 25 Nm
Cilinderkopdeksel (van binnen naar buiten): 6 Nm, 6 Nm, + 90 graden
Nokkenaspositiesensor: 8 Nm

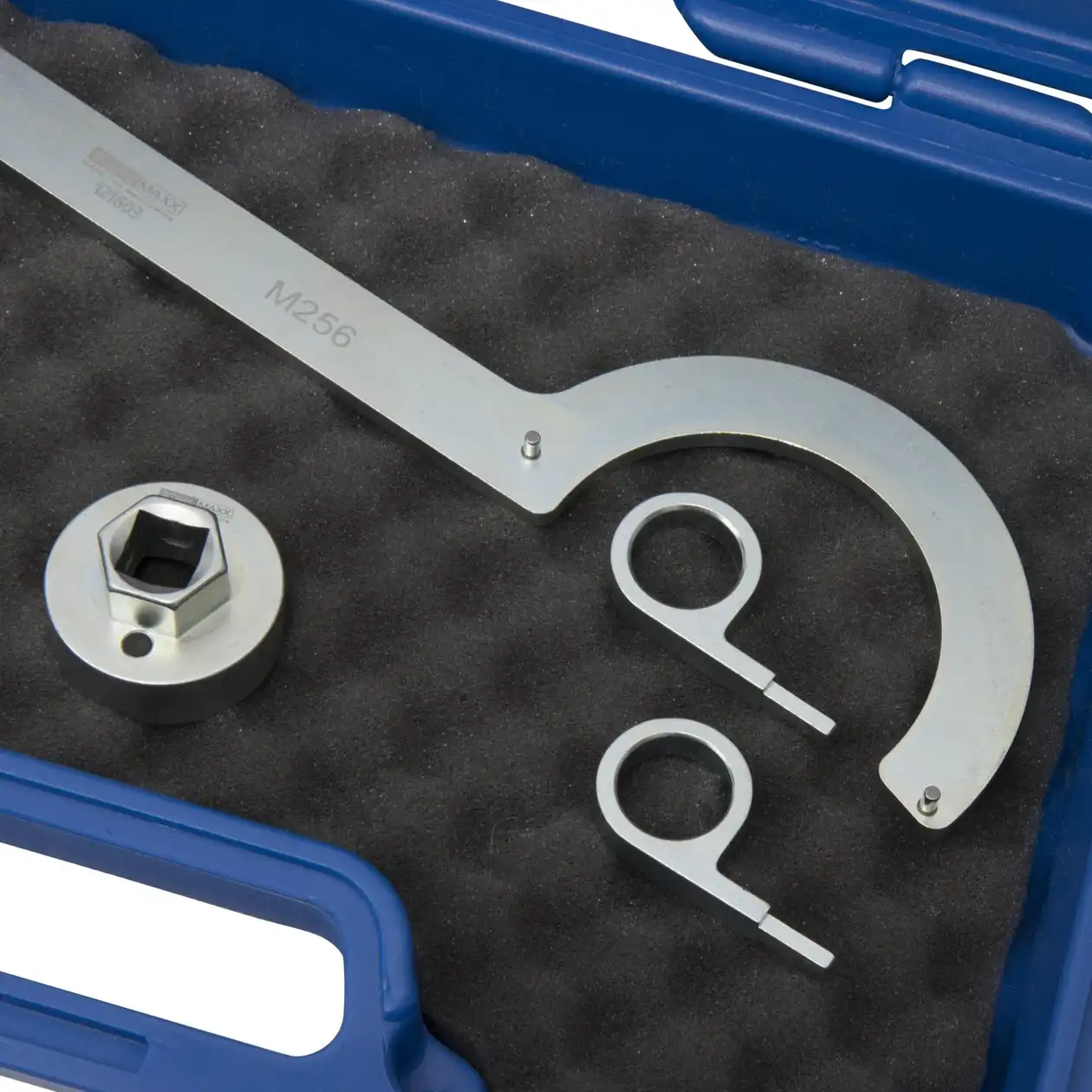

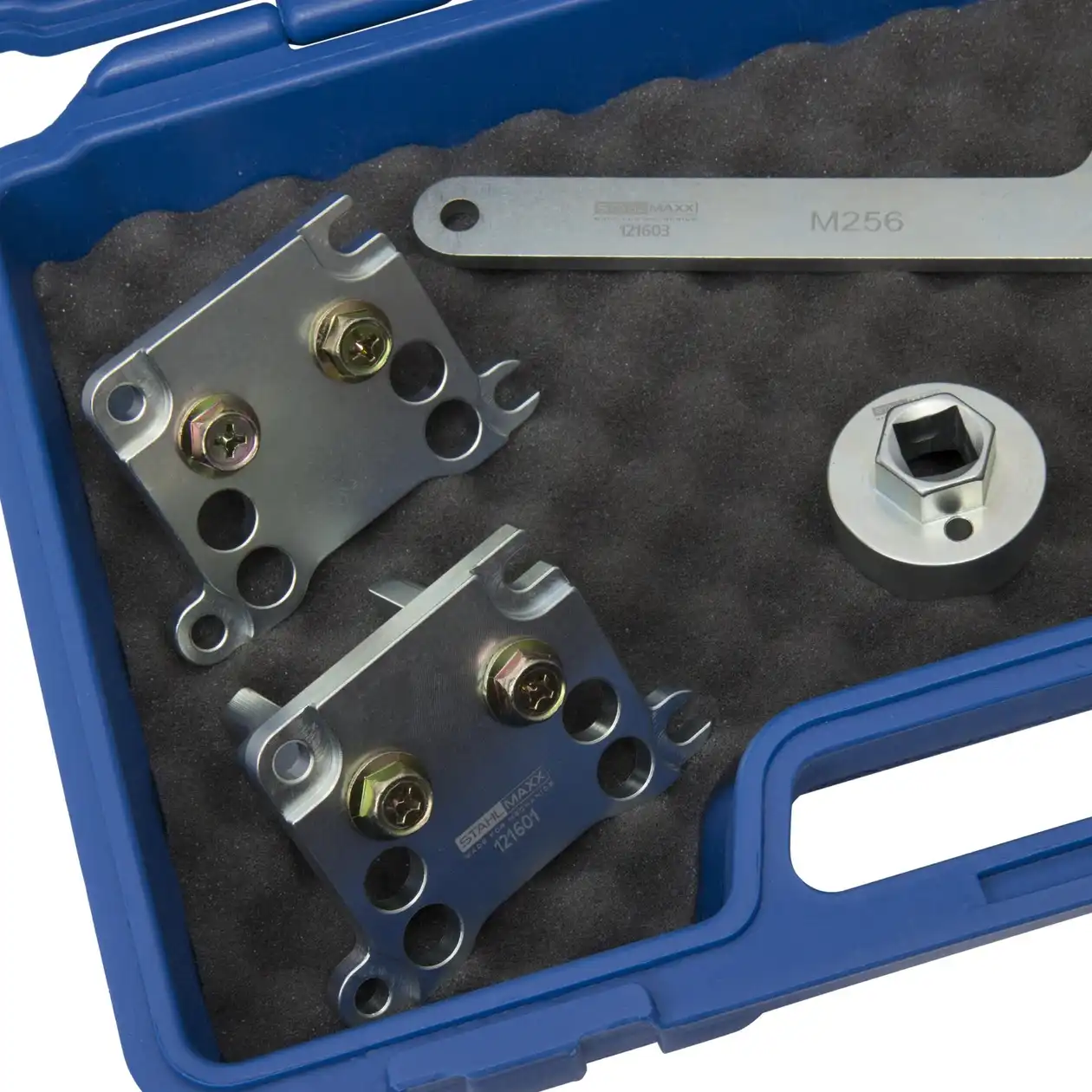

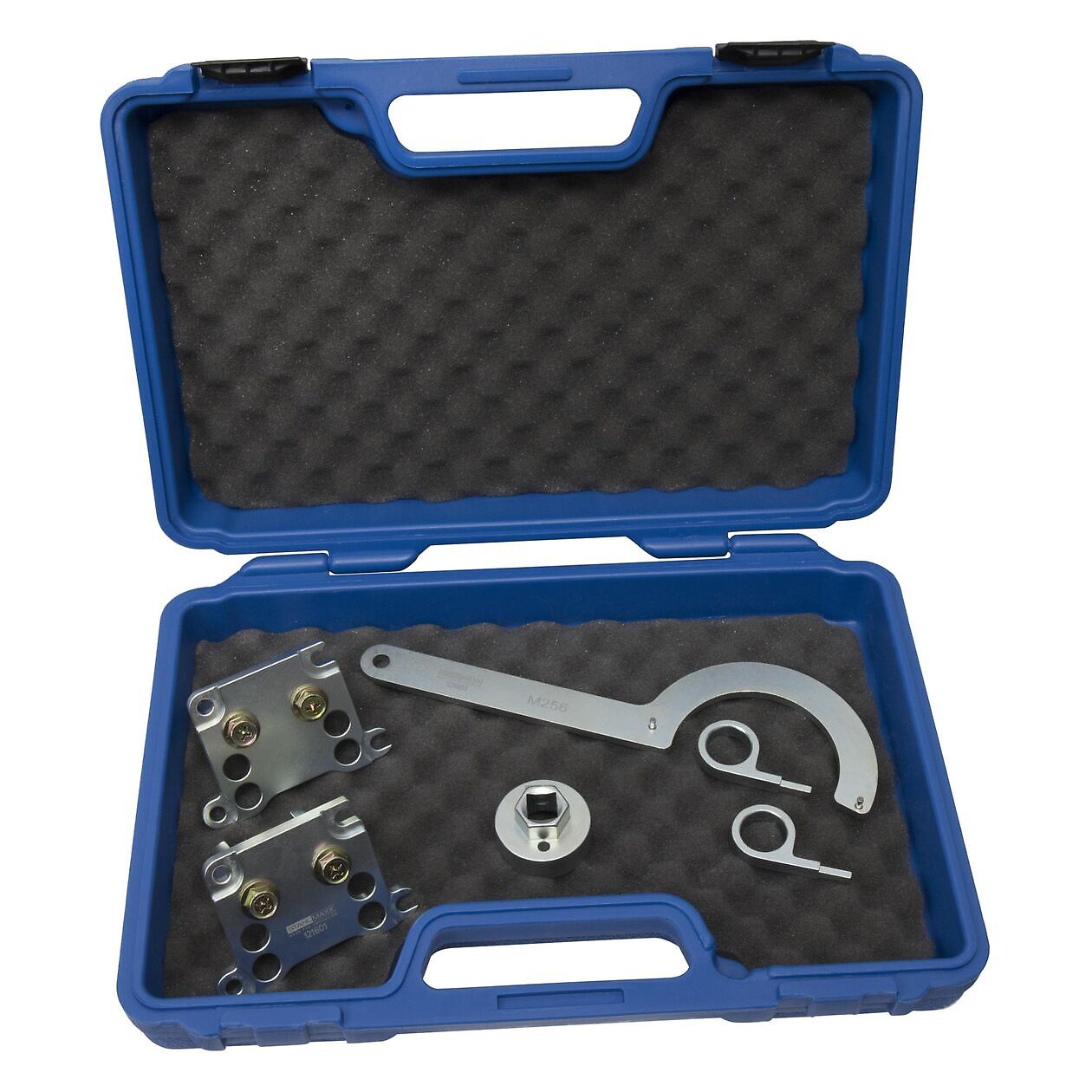

Leveringsomvang:
Art.-nr. 121601 Bevestigingsmiddelen M254, M256 voor nokkenassen, te gebruiken zoals 256589002300
Artikelnr. 121602 Speciale steeksleutel voor M139, M176, M177, M178, M254, M256 voor het draaien en vasthouden van de nokkenas, te gebruiken zoals 177589010900
Artikelnr. 121603 Montage-gereedschap nokkenasversteller M139, M254, M256, te gebruiken als 256589023100
