RSTX-124226

Productinformatie RSTX-124226

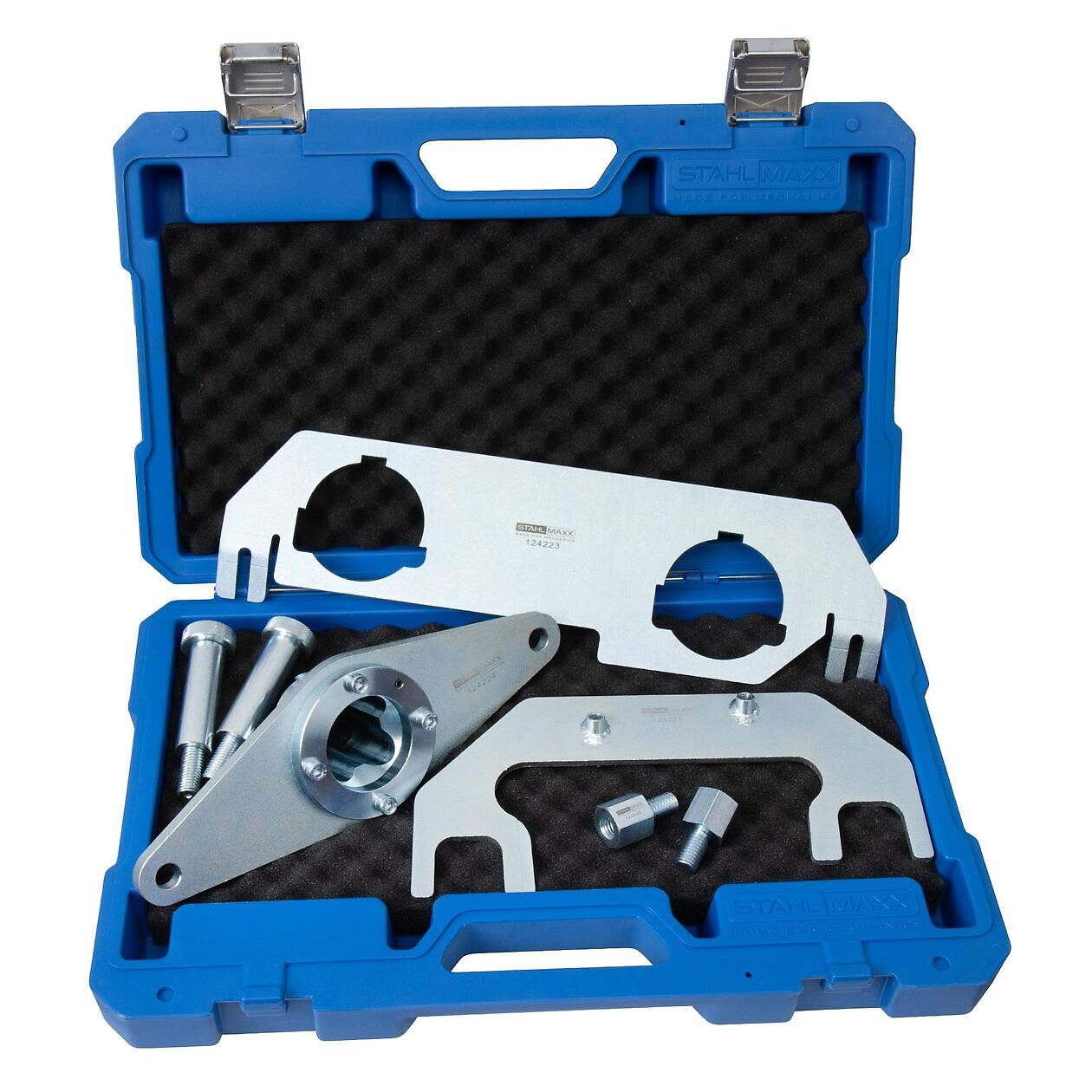

Timinggereedschap, voor Jaguar, Land Rover Ingenium I4 2,0L benzine, PT204 / AJ200, vanaf 2017

Timinggereedschap voor revisie en reparatie van de Ingenium I4-benzinemotoren van Land Rover en Jaguar, met motorcode AJ200 en PT204.
Deze motoren worden sinds 2017 in veel modellen ingebouwd en hebben een variabele, traploze klepslag met extra nokkenasverstelling. Twee distributiekettingen, aangedreven door een tussenwiel, moeten bij een motorrevisie ten opzichte van elkaar worden afgesteld.

De distributieketting bevindt zich aan de achterzijde van de motor en wordt met behulp van speciaal gereedschap en gekleurde schakels op markeringen (inkepingen en pijlen) in de OT-positie geplaatst.

OPMERKING:
Als de CVVL-module (variabele klepbediening) wordt verwijderd en niet door een nieuw onderdeel wordt vervangen, is het absoluut noodzakelijk om alle 8 stoters in de terugstelpositie te zetten. Deze mogen bij het terugplaatsen niet uitsteken.
De regelkleppen van de nokkenasverstellers mogen SLECHTS drie keer worden gebruikt. Bij hergebruik de schroefkoppen markeren met een kogelstoot.

Eventueel benodigde aanhaalmomenten:
(Referentie Jaguar F-Pace (X761) motorcode AJ-200P/PT204)

Regelklep nokkenasversteller: 25 Nm 60 graden
Tussenwielschroef: 35 Nm
Glijrail midden boven: 11 Nm
Glijrail links boven: 25 Nm
Spanrail boven: 11 Nm
Kettingspanner boven: 55 Nm (voor montage indrukken en pas na het aandraaien ontgrendelen)
Glijrail links onder: 25 Nm
Spanrail onder: 11 Nm
Kettenspanner onder: 11 Nm
Aandrijfschijf (vliegwiel) 30 Nm + 120 graden
Riemschijf krukas: 4 schroeven 37 Nm + 90 graden

Geschikt voor de volgende motorcodes:
AJ200, AJ200P, PT204

Ingebouwd in voertuigen:
Jaguar: E-Pace, F-Pace, F-Type, XE, XF
Land Rover: Discovery, Discovery Sport, Range Rover Evoque, Range Rover Sport, Range Rover Velar

Te gebruiken als:
JLR-3031630, JLR-3031635, JLR-3031636
