RSTX-123516

Productinformatie RSTX-123516

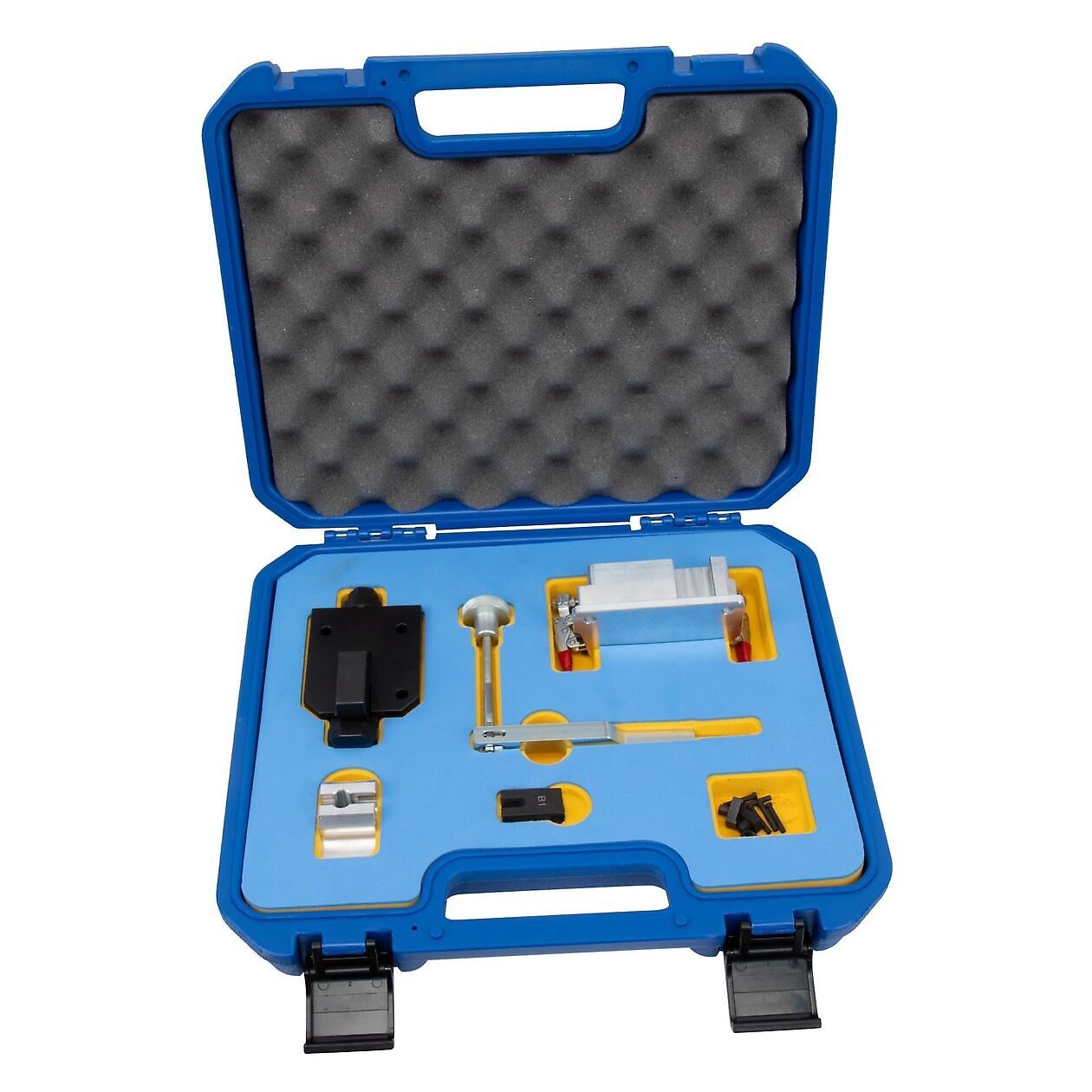

Nietpersgereedschap, klinkgereedschap distributieketting, voor Mercedes M254, M256

Speciaal gereedschap voor het loskoppelen en klinken van de distributieketting van de motor van de generaties M254 en M256 van Mercedes Benz.

Door de constructie en de inbouwpositie van de distributieketting is speciaal gereedschap (zoals W256589003900 en W254589003900) nodig. Het speciale gereedschap bestaat uit meerdere onderdelen, die wij apart in de leveringsomvang vermelden.
Houd er rekening mee dat hiervoor ook onze distributietijdgereedschapsset (art.nr. 121604) nodig is.


Procedure voor het vervangen van de distributieketting (losmaken, doortrekken, vastklinken):
(Referentie: Mercedes-Benz CLS-Klasse (C257) 450 EQ Boost 4Matic met motorcode M 256.930)

Voorbereidende werkzaamheden:
Nokkenasbehuizing demonteren
- breng hiervoor de motor in de basispositie op BDP en NW
- Draai de laatste 4 bouten (aan de kant van de versnellingsbak) pas los als de nokkenassen met speciaal gereedschap zijn vastgezet
Plaats de hendel (zoals W256589003900) in de spanrail van de distributieketting en bevestig de houder aan de cilinderkop
Druk de spanrail terug met behulp van de kartelmoer
Verwijder de bovenste glijrail en het omkeerwiel van de distributieketting.
Bevestig de kettinghouder (zoals W256589003900) en klem de distributieketting vast.
Verwijder de sleephefboom bij de 6e cilinder.
Dek de motor en openingen grondig af.
Doe de distributieketting uit elkaar:
Doe de ketting uit elkaar met het distributieketting-klinkgereedschap dat op de cilinderkop zit (let op losse onderdelen!).
Doe de distributieketting erin:
Verbind de nieuwe en oude ketting.
Maak de kettinghouder los.
Draai de KW met het OT-instelgereedschap en doe de ketting erdoor met een tweede monteur.
Draai de motor naar OT.
De distributieketting vastklinken:
Klink de ketting vast met behulp van het distributiekettingklinkgereedschap dat op de cilinderkop is gemonteerd.

Eventueel benodigde aanhaalmomenten:
Nokkenasbehuizing: 1 Nm, vervolgens 6 Nm, vervolgens 6 Nm, vervolgens +90 graden.
Omkeerrol distributieketting: 57 Nm.
Lagerpen bovenste glijrail: 20 Nm

Geschikt voor de volgende motorcodes:
Mercedes Benz M254, M256

Te gebruiken zoals Mercedes Benz:
W254589003900 / 254 589 00 39 00
W256589003900 / 256 589 00 39 00
