RSTX-117438

Productinformatie RSTX-117438

Nietgereedschap distributieketting voor Mercedes

Speciaal gereedschap voor het doorsnijden en vastklinken van de distributieketting van Mercedes-Benz-motoren van de series M133, M152, M157, M260, M264, M270, M274, M276, M278 met INA-distributieketting.

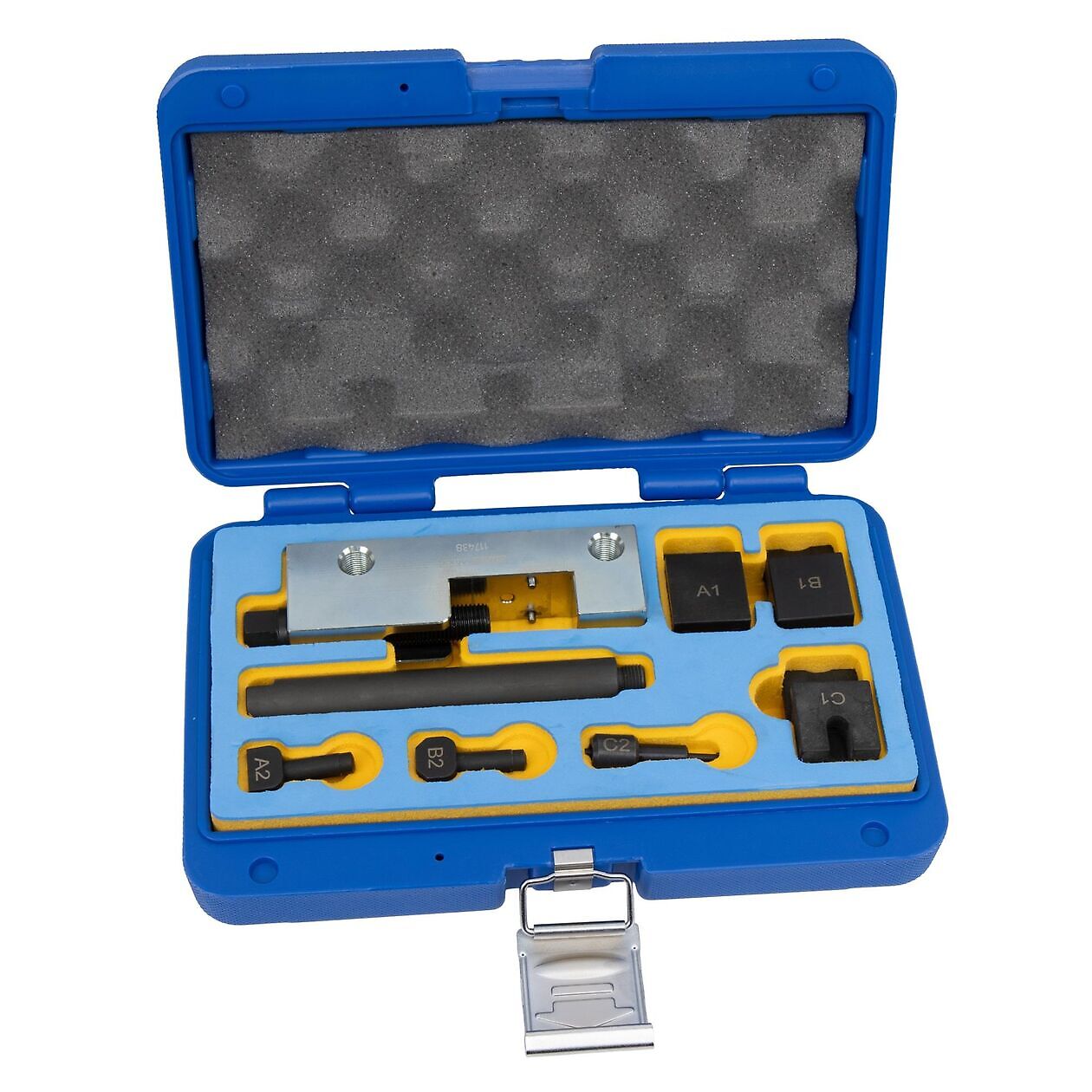

Door de constructie en de inbouwpositie van de distributieketting is speciaal gereedschap (zoals Mercedes W276589003900) nodig. Het speciale gereedschap bestaat uit meerdere onderdelen, die wij apart in de leveringsomvang vermelden.
Houd er rekening mee dat dit speciale gereedschap alleen voor de INA-distributiekettingvariant wordt gebruikt. Voor IWIS-distributiekettingen gebruikt u ons STAHLMAXX universele klinkgereedschap art.nr. 112444.

Procedure voor het vervangen van de distributieketting (losmaken, doortrekken, klinken):
(Referentie: Mercedes-Benz C-Klasse C180 (205.476) M 264.915)

Voorbereidende werkzaamheden:
- wij raden aan om de reparatie al bij BDP te beginnen
- nokkenasbehuizing demonteren
- kettingspanner demonteren
- nokkenassen met verstelmechanisme demonteren

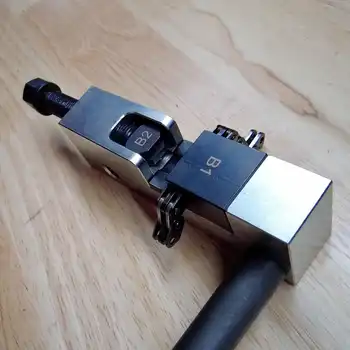

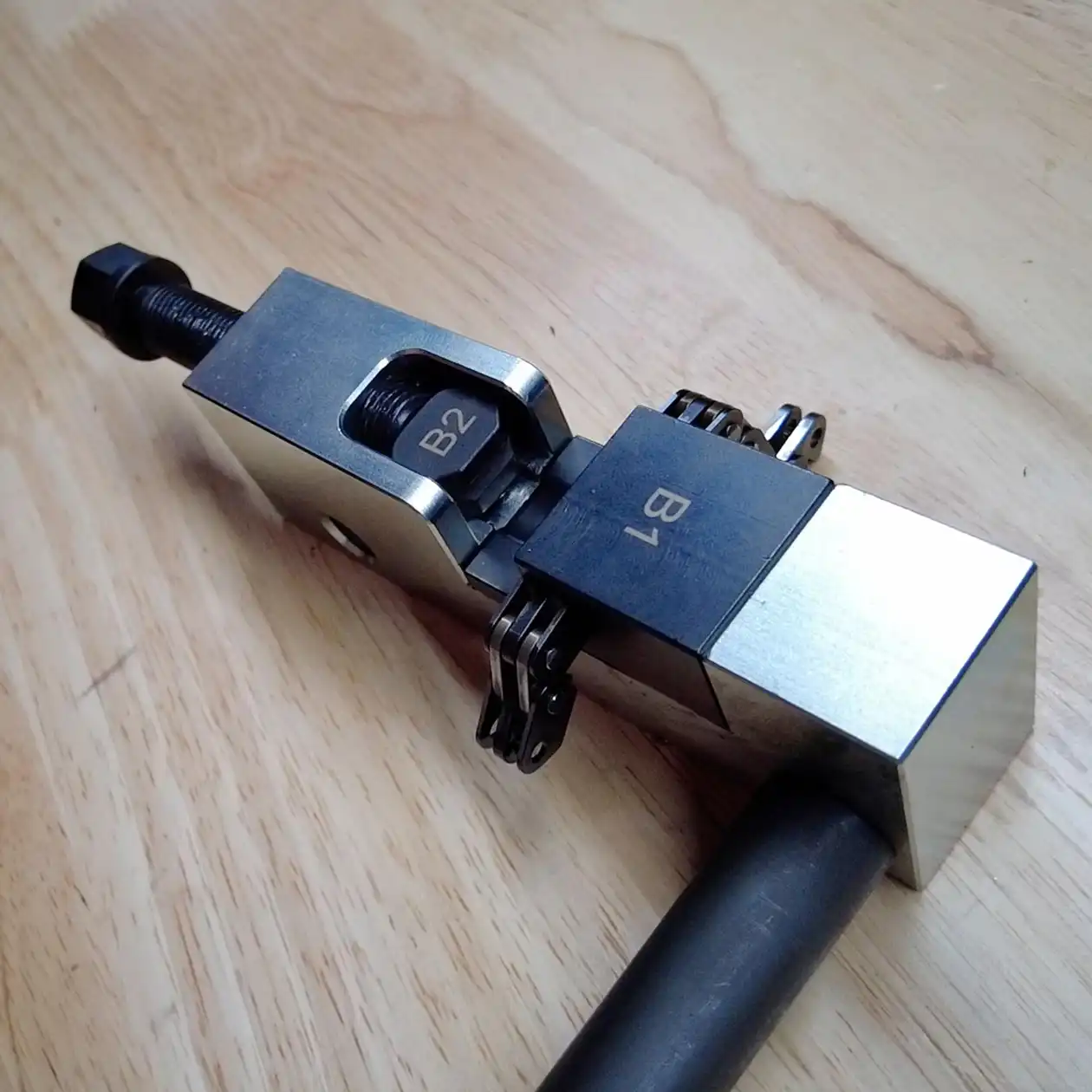

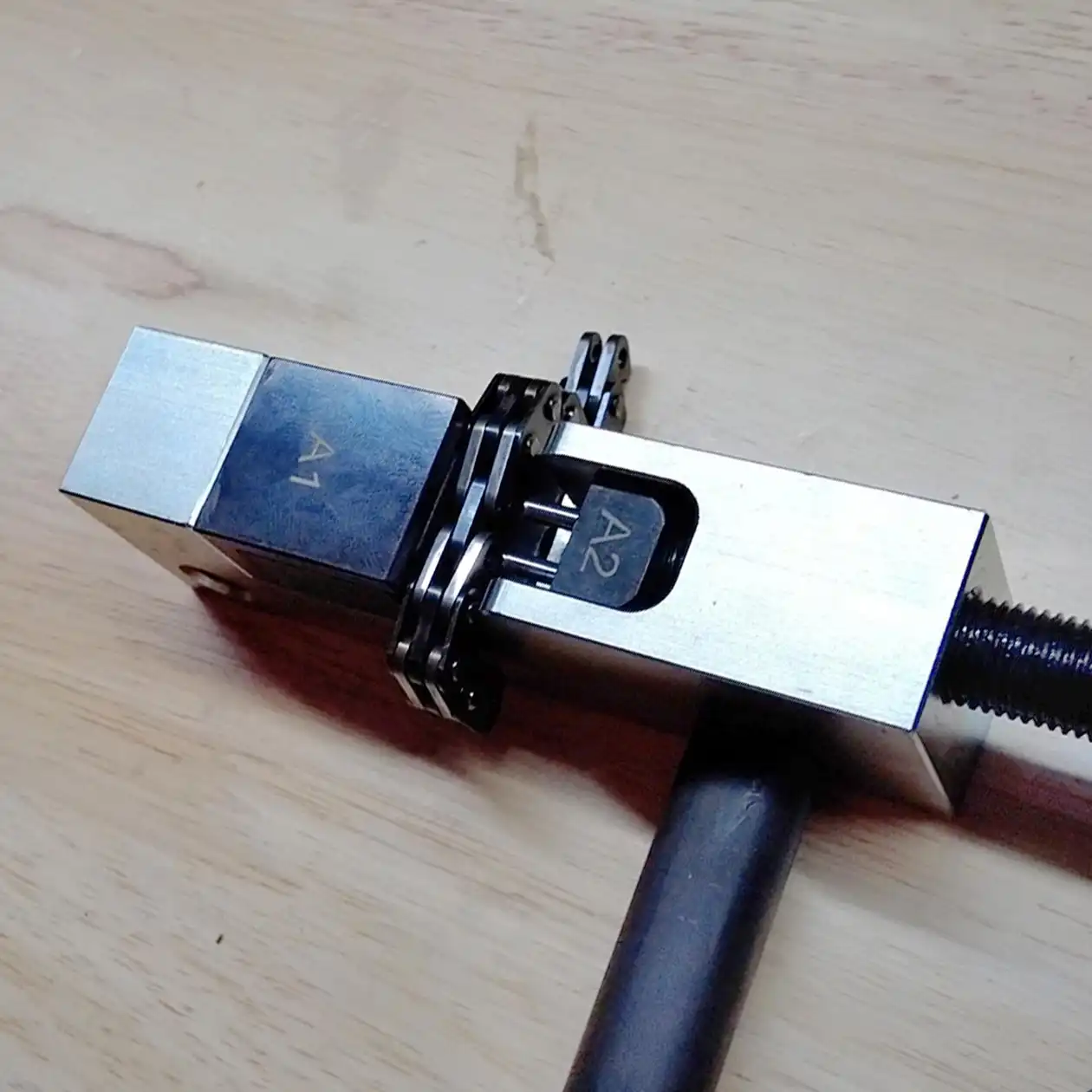

Distributieketting scheiden:
- klinkpersgereedschap zo plaatsen dat de buitenste schakels van de distributieketting na het scheiden aan de kant van de spanrail liggen (let op losse onderdelen!!)

Distributieketting inleggen:
- nieuwe en oude ketting verbinden
- de krukas aan de centrale schroef draaien en met een tweede monteur de ketting doorvoeren
- motor naar BDP draaien

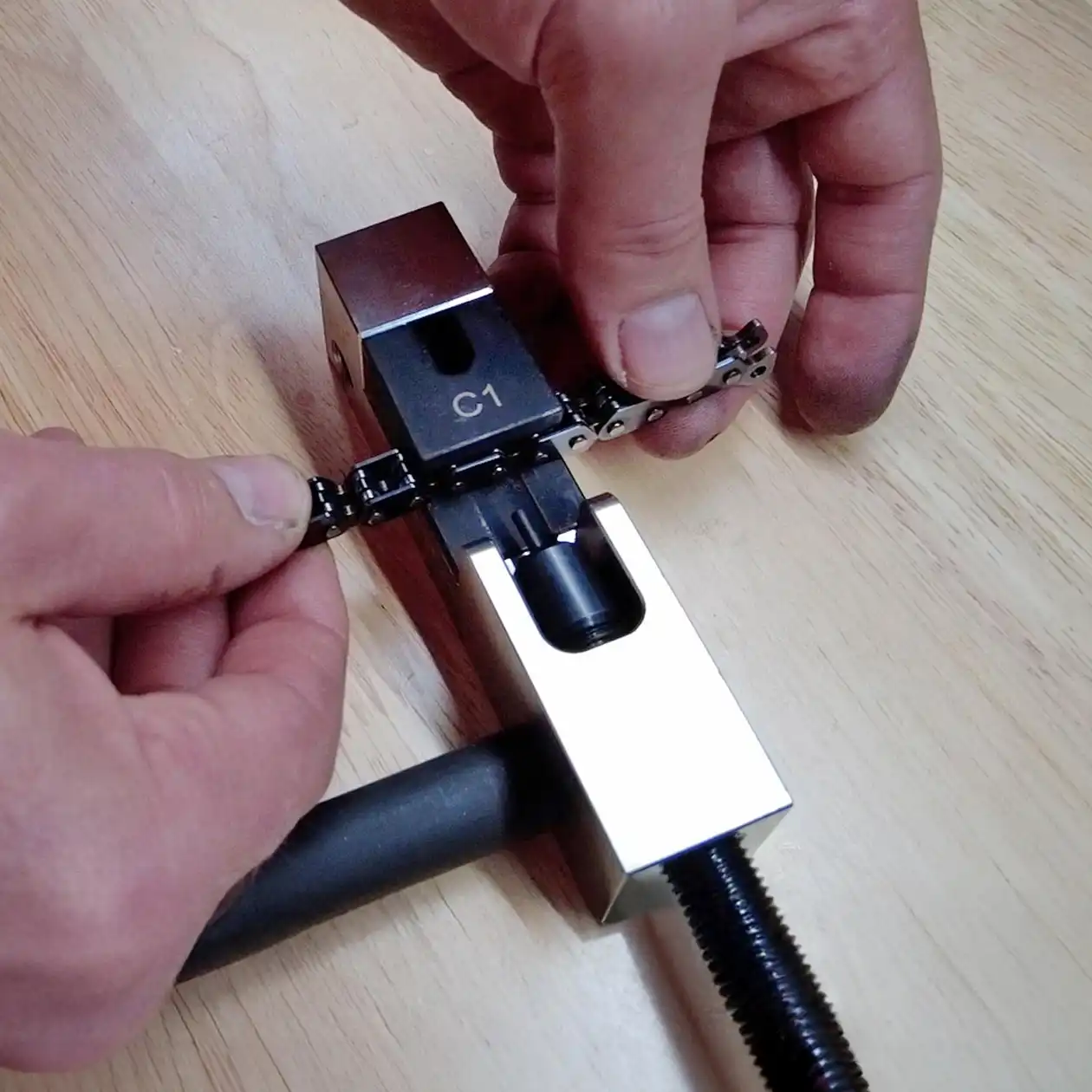

Distributieketting vastklinken:
- de nieuwe kettingsluiting indrukken, de nieuwe kettingsluiting aandrukken, vervolgens de klinknagels vastklinken en de klinknagels controleren

Nokkenassen monteren, distributietijden instellen, cilinderkopdeksel monteren

Eventueel benodigde aanhaalmomenten:
Nokkenasbehuizing: 10 Nm + 90 graden
Schroef kettingspanner op houder: 40 Nm
Stuurklep nokkenasversteller: 18 Nm + 45 graden
Schroef klemmennokkenas: 28 Nm
Schroef houder kettingspanner op carter: 20 Nm

Geschikt voor de volgende motorcodes:
(met INA-distributieketting, bij sommige motoren kan, afhankelijk van de bouwperiode, een IWIS-distributieketting zijn gemonteerd, controle met voertuigidentificatienummer noodzakelijk)
Mercedes Benz M133, M152, M157, M260, M264, M270, M274, M276, M278

te gebruiken zoals Mercedes Benz:
W276589003900 / 276 589 00 39 00
